一、产品概述

1C06X-F5系列用(yong)(yong)于驱(qu)动应用(yong)(yong)中的(de)(de)IGBT、功率MOSFET和(he)SiC MOSFET，并(bing)提(ti)供(gong)保(bao)护(hu)，使其安全运行(xing)。1C06X-F5能提(ti)供(gong)的(de)(de)保(bao)护(hu)有UVLO、米勒钳(qian)位(wei)、DESAT保(bao)护(hu)、软(ruan)关断，且短路(lu)或者故障发生(sheng)时，通过独(du)(du)立引脚上报(bao)，保(bao)护(hu)功率器件在异常工况(kuang)免于损坏(huai)。独(du)(du)特(te)的(de)(de)CMTI加强滤波(bo)设(she)计，150kV/μs的(de)(de)最小(xiao)共模瞬变抗扰度(du)（CMTI），支持(chi)系统鲁棒性(xing)。该(gai)驱(qu)动器的(de)(de)最大工作电(dian)(dian)源电(dian)(dian)压(ya)为32V，输入侧(ce)接受(shou)3V至5.5V电(dian)(dian)源电(dian)(dian)压(ya)。集成的(de)(de)保(bao)护(hu)功能减少了外围电(dian)(dian)路(lu)，节(jie)约PCB板空间。

二、产品特性

•  轨(gui)对轨(gui)输(shu)出，驱动电流：+6A/-6A

•  驱动侧电源高达32V，带欠压保(bao)护

•  输入(ru)侧电源范围：3V～5.5V，欠压带回差

•  米(mi)勒钳(qian)位：4A

•  DESAT保护，阈值(zhi)9V

•  /FLT故障告警输(shu)出、RDY状(zhuang)态输(shu)出、支持(chi)/RST复位功(gong)能

•  工作环境(jing)温度：-40℃～125℃

•  封装(zhuang)形式：SOW-16

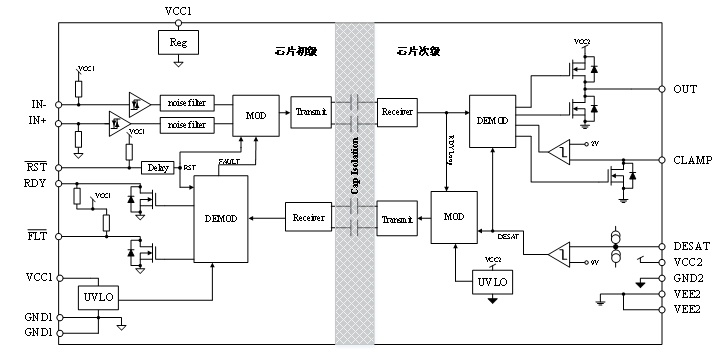

三、功能框图

四、应用场景

•  工业电机驱(qu)动(dong)、变频器、伺服、电梯

•  空调压(ya)缩机

•  光伏(fu)、储能、UPS

•  车载(zai)OBC、DCDC

五、功能描述

DESAT功能：当DESAT脚电压上升，达到VDESAT的内部参考电压，并经过一定的消隐时间TDESAT_Filter后，该退饱和保护将激活主动关掉IGBT驱动输出，同时经过TDESAT_FLT延时后FLT故障告警输出被激活翻转。

有源米勒钳位：在半桥拓扑中 ， IGBT上下管分别交错导通 ，在这种高的dV/dt情况下 ，为了防止共通情况将IGBT门极电压在关断时下降至VCLAMP时 ，有源米勒钳位动作将门级电压钳位至VEE2 ，当输入再次触发时 ，该有源米勒钳位功能停止工作。

故障告警输出（/FLT）：/FLT正常状态时为高阻抗，当发生退饱和保护时/FLT变为低阻抗。此/FLT故障告警输出可以与其他类型的保护(如过热)连接在一起，以便反馈给MCU/DSP。

复位信号 (/RST)：第一，可以作为启动或关断芯片控制输入引脚，当/RST是高电平时芯片才工作，/RST是低电平时驱动没有输出 。为了使电路更加稳定可靠，输入脉宽应大于定义的最小脉宽TMINRST 。第二，可以作为DESAT保护复位功能，当DESAT保护后将/RST拉至低电平且时间长度大于TRST后再恢复成高电平芯片才重新工作，否则芯片一直处于DESAT保护状态。

Ready 状态检测（RDY)：此RDY是芯片状态检测输出脚，当VCC1和VCC2均高于UVLO欠压点电压时，RDY输出高电平以便将状态反馈给MCU/DSP；当VCC1和VCC2只要有任意一个电压低于UVLO欠压点时，RDY输出低电平状态反馈给MCU/DSP。

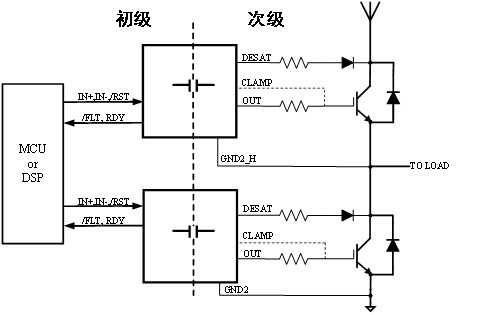

六、典型应用
