【产品分享】巨风(feng)半导(dao)体 600V 15A/20A/30A 智能(neng)功率(lv)模块(kuai)系列(lie)产品
日期：
2023-02-17
类型：
行业动态
分享：
一、产品概况
巨风(feng)半导体TRM156AS1、TRM206AS1、TRM306AS1是600V三相全(quan)桥智能功率模块(kuai)，电(dian)流分别是15A、20A、30A，带包含UVLO欠压保护，CIN过流保护，过温(wen)保护，内置(zhi)低损耗沟槽栅场截止型IGBT和(he)FRD，内部集成温(wen)度输出VOT功能用于(yu)检测模块(kuai)内部的温(wen)度。内置(zhi)输入带滤波功能，并兼容3.3V，5V和(he)15V逻辑电(dian)平。
二、产品特性
• 内置(zhi)低损耗沟道栅(zha)-场截止型IGBT
• 下桥臂(bei)IGBT发射极(ji)输出
• 内(nei)置带限流电(dian)阻的自(zi)举二极(ji)管
• VOT线性(xing)温度输出
• 兼容(rong)3.3V，5V和15V逻辑电平
• UVLO欠压保护，过流保护，过温保护
• 通过(guo)UL1557认证，File：E527960

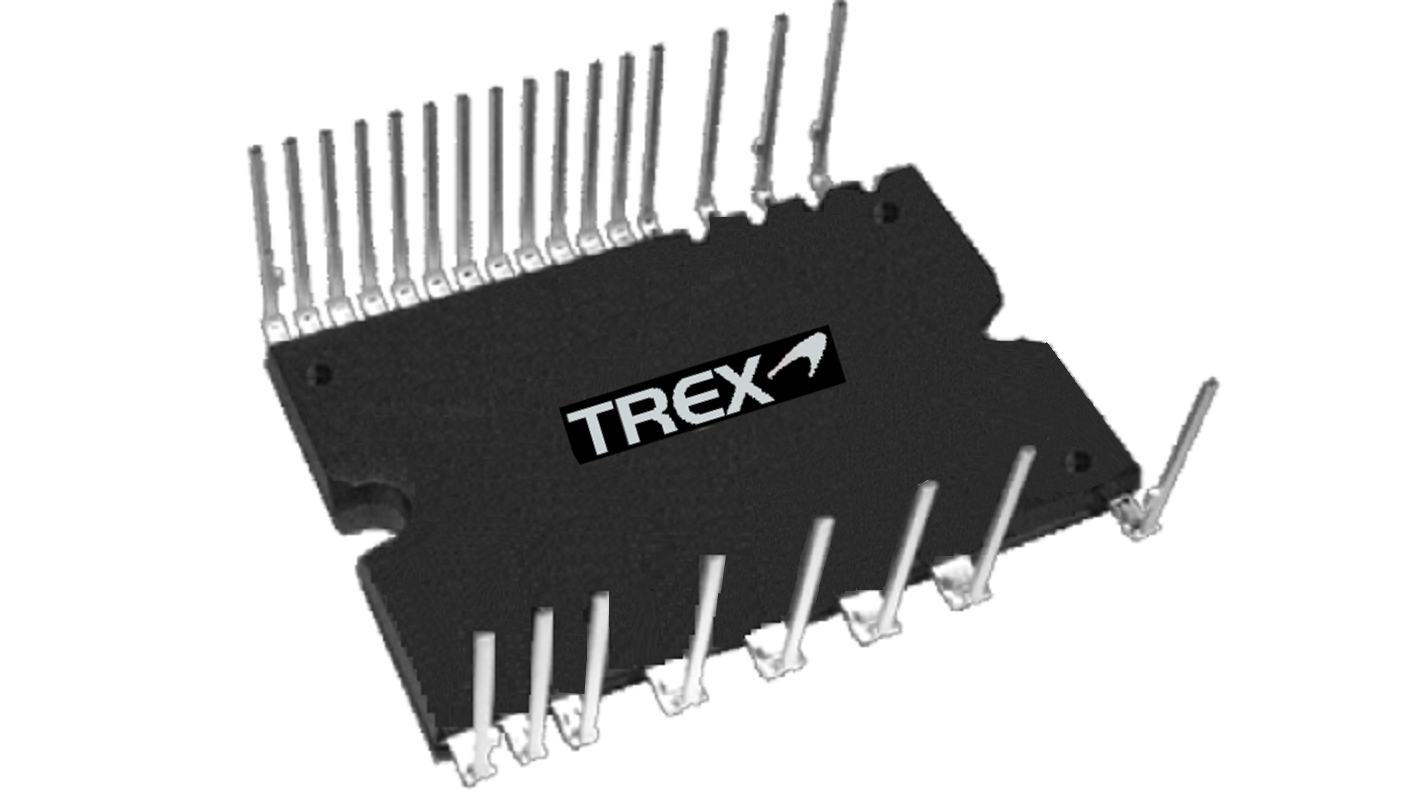

三(san)、芯片封装
四、应用场景
• 变频空(kong)调压缩机(ji)驱动
• 工业伺服变频器
• 大功率变频(pin)风机水泵(beng)
• 电(dian)机驱动(dong)器

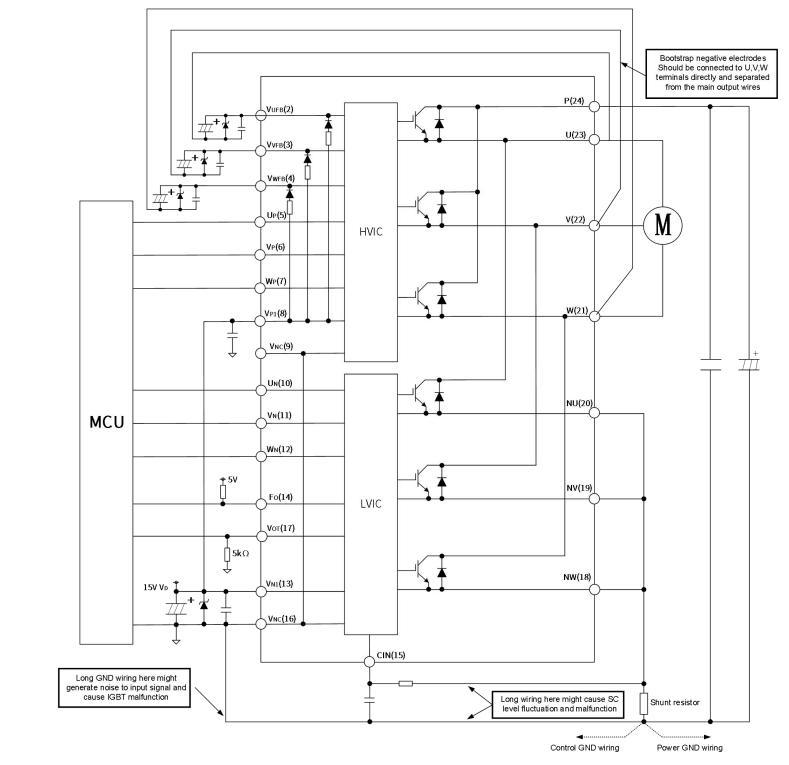

五、推荐应用电路
六、模块典型性

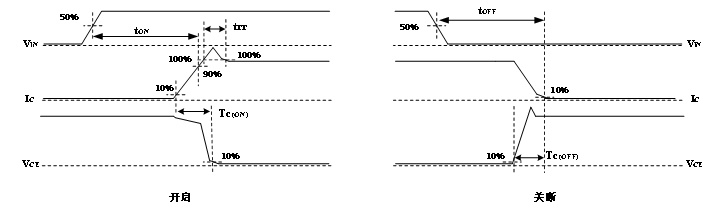

开关时间定义
tON 和 tOFF 包括(kuo)驱动(dong) IC 内部传输(shu)延迟时间。tC(ON) 和 tC(OFF) 是 IGBT 自身被内部给定门极驱动(dong)条件(jian)下的开关(guan)时间。

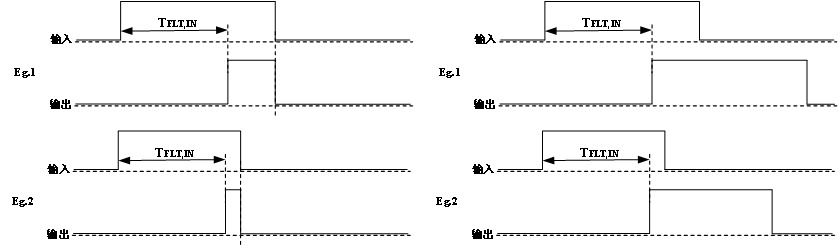

典型输入滤(lv)波 增强型输入滤(lv)波

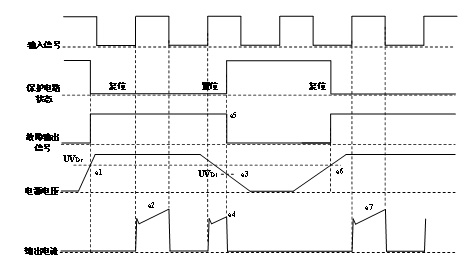

欠压保护时序图
短路电流保护时序图

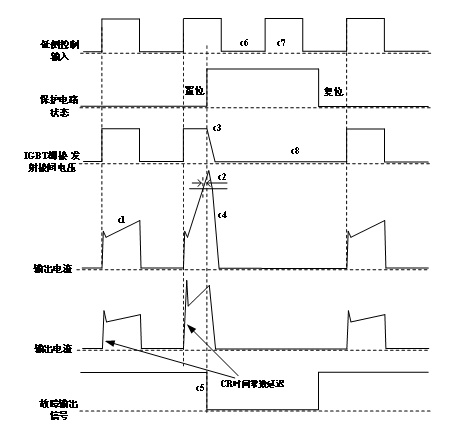

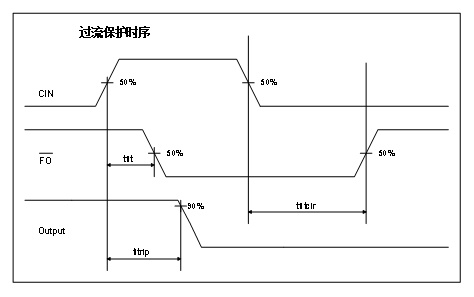

过流保护时序图

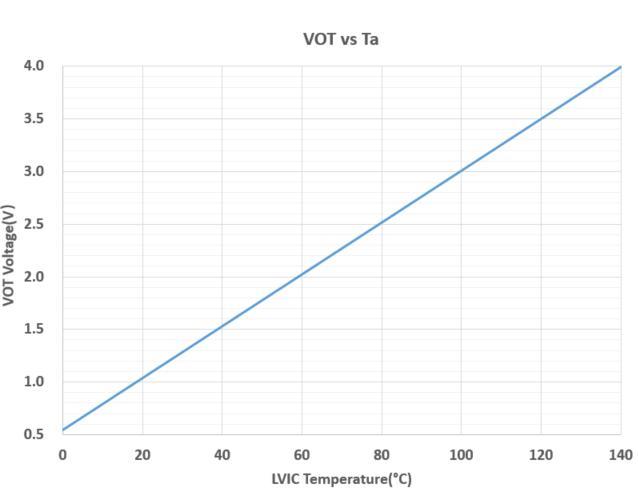

VOT 输(shu)出电压曲线

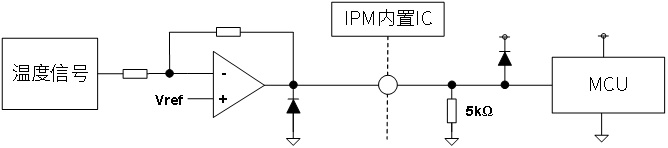

VOT 输(shu)(shu)出电(dian)压曲(qu)线及输(shu)(shu)出电(dian)路
