一、产品概况

TR210X系列是600V高(gao)侧(ce)(ce)(ce)和(he)低(di)(di)侧(ce)(ce)(ce)栅极驱(qu)动器(qi)，可以用来驱(qu)动MOSFET和(he)IGBT。逻(luo)辑输(shu)入兼(jian)容标(biao)准CMOS或(huo)LSTTL输(shu)出，输(shu)入逻(luo)辑支持3.3V，5V和(he)15V。该产品包(bao)含(han)一个低(di)(di)侧(ce)(ce)(ce)通(tong)道 (LO) 和(he)一个高(gao)侧(ce)(ce)(ce)通(tong)道 (HO)，后者专用于自举电(dian)源或(huo)隔离式(shi)电(dian)源供电(dian),同时具有快速传(chuan)播延(yan)迟和(he)两个通(tong)道之间卓越(yue)的延(yan)迟匹配。

二(er)、主要特(te)性(xing)

• 高(gao)端栅极(ji)驱动器悬浮自举电源(yuan)可工作至+600V

• 可(ke)承受50V/ns 的 dv/dt 抗扰(rao)度

• 驱(qu)动芯(xin)片供电范围从(cong)10V到(dao)20 V

• 具(ju)有VCC和VB欠压保(bao)护

• 兼(jian)容3.3 V， 5 V和15V电平输入(ru)逻辑(ji)

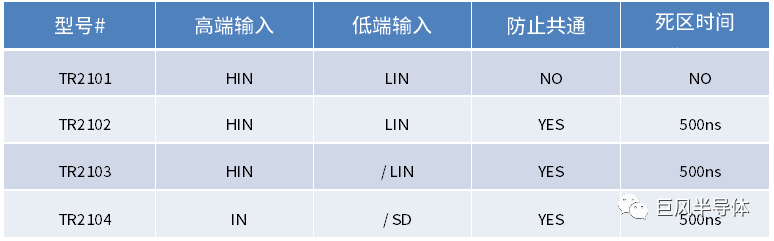

• TR2102/TR2103双(shuang)输入，带输出互锁和 500ns 死(si)区时间

• 所有通道传输延时匹配(pei)

• 内置死区时间

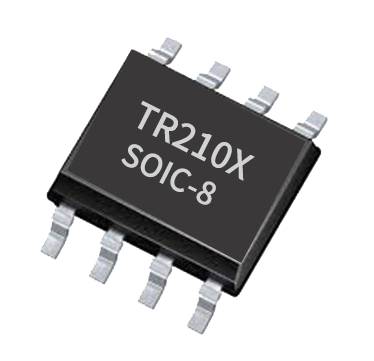

三、产品封装

四、应用场景

• 变频家(jia)电

• 变频水(shui)泵

• 变频风机(ji)

• 电动工具

• 电机驱(qu)动器(qi)

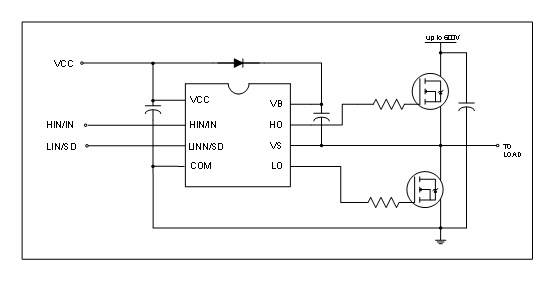

五、推荐应用电路

六、芯片典型参数

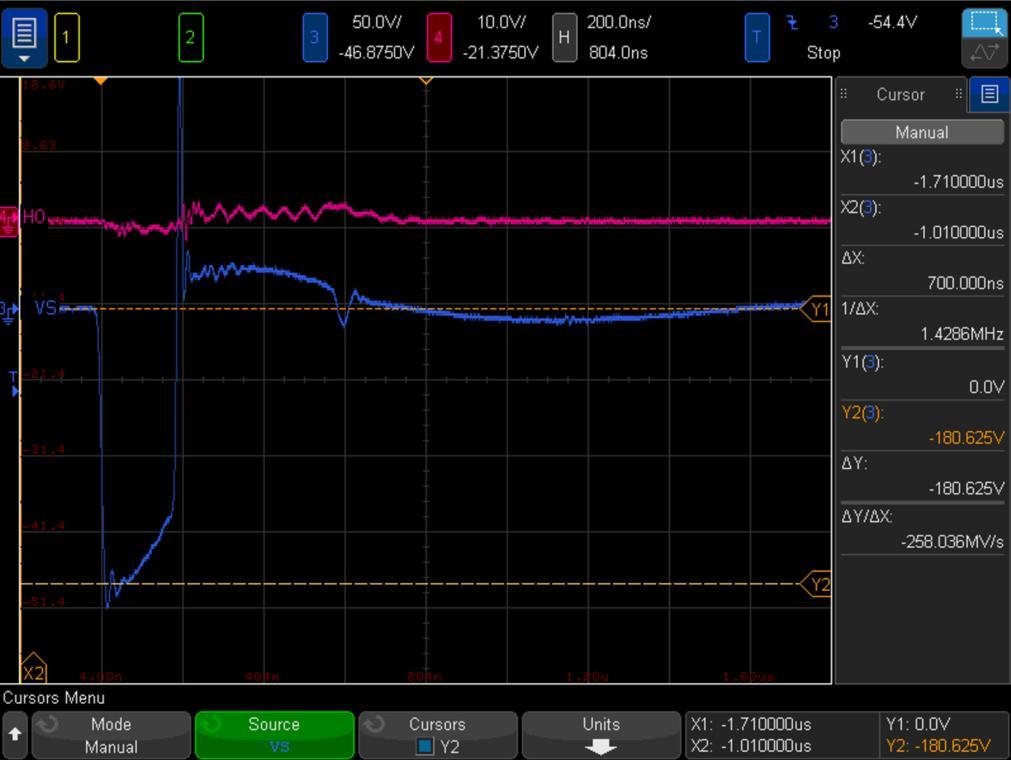

瞬态VS负(fu)压(ya)测试：优异的VS瞬态抗负(fu)压(ya)能力，在200ns脉(mai)宽时，最高可以承受超过-150V的负(fu)压(ya)而不会(hui)导致(zhi)HO输出异常或导致(zhi)芯片出现latchup问(wen)题。

瞬态VS负压测试
